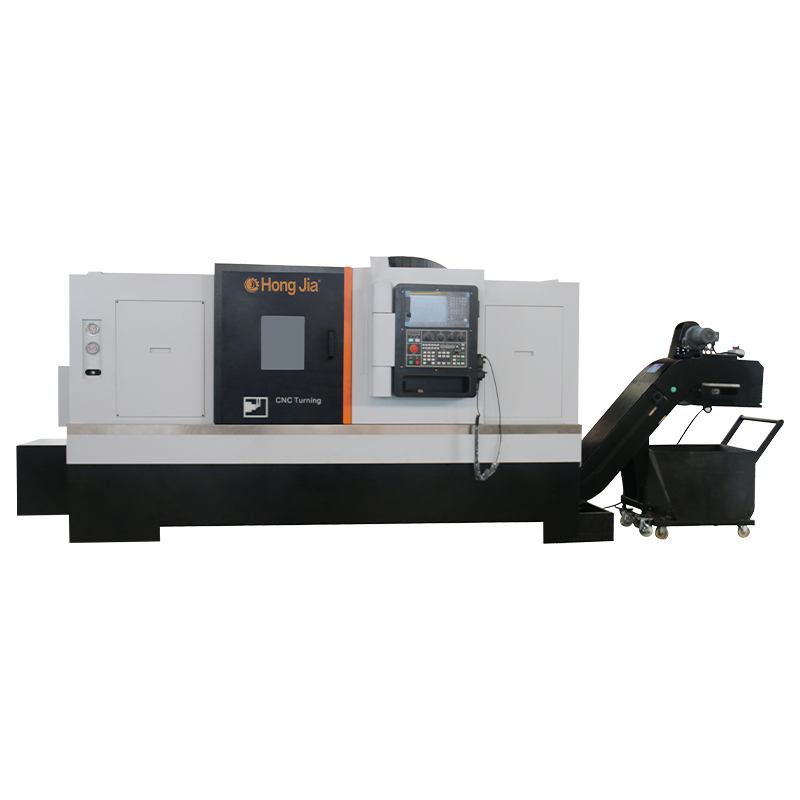

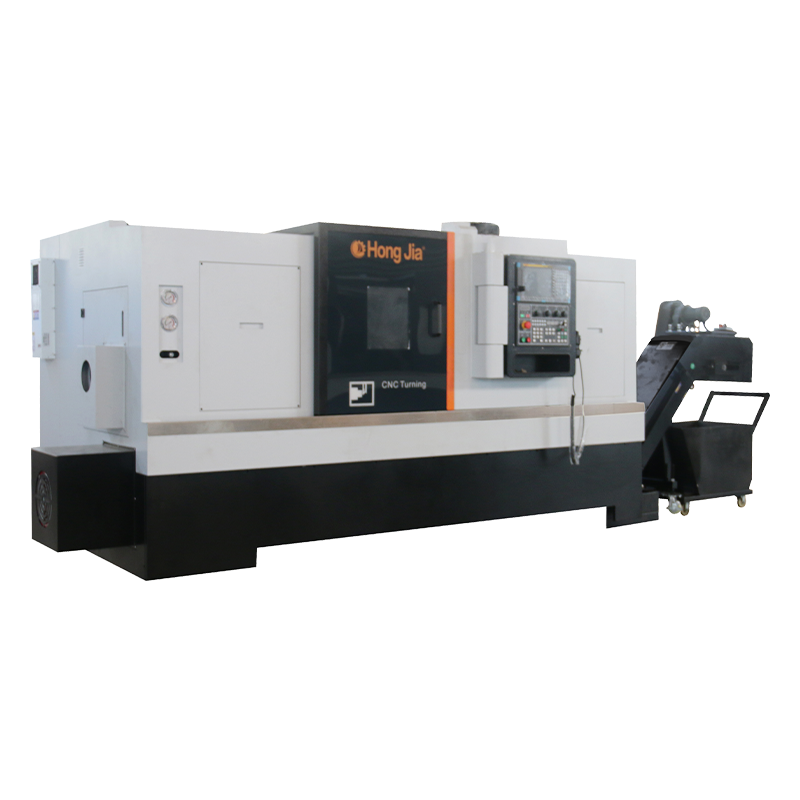

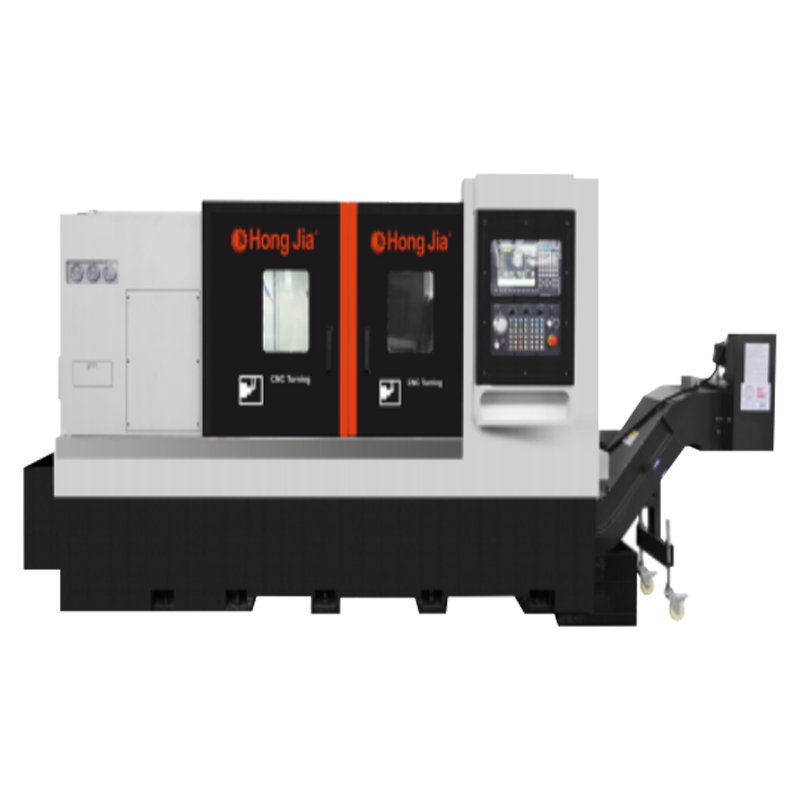

এনসি -115/1000 সিএনসি লেদ

এনসি -115/1000 সিএনসি লেদ স্ট্যান্ডার্ড জাপানি ফ্যানুক 0 আই-টিএফ নিয়ন্ত্রণ সিস্টেমের সাথে সজ্জিত।
আইএসও এনসি -115 টার্নিং সেন্টার রেটিং (স্ট্যাটিক নির্ভুলতা, মাত্রিক এবং কাটিয়া কর্মক্ষমতা) এর সাথে সম্পূর্ণ সম্মতিতে ডিজাইন করা, নির্মিত এবং পরীক্ষিত।
সর্বাধিক এক্স-অক্ষ ভ্রমণ 320 মিমি, সর্বাধিক জেড-অক্ষ ভ্রমণ 1000 মিমি, এবং এই পরিসংখ্যানগুলি একটি স্ট্যান্ডার্ড 18.0 ’(380 মিমি) এক্স-অক্ষ এবং জেড-অক্ষের অবস্থানের যথার্থতা 0.008 মিমি এবং 0.005 মিমি পুনরাবৃত্তিযোগ্যতার উপর ভিত্তি করে।

বিছানার প্রশস্ত কর্মক্ষেত্রটি বিভিন্ন আকারের মেশিন ওয়ার্কপিসগুলির জন্য উপযুক্ত: সর্বাধিক রোটারি ব্যাস 730 মিমি, মেশিনযুক্ত অংশগুলির সর্বাধিক ব্যাস 550 মিমি, মেশিনযুক্ত অংশগুলির সর্বাধিক ব্যাস 550 মিমি, মেশিনযুক্ত অংশগুলির সর্বাধিক ব্যাস 550 মিমি।
এনসি 115-1000 সিএনসি লেদ হংকজিয়া দ্বারা ডিজাইন করা এবং উত্পাদিত একটি অবিচ্ছেদ্য 30-ডিগ্রি গ্রহণ করে। ঝোঁক বিছানা কাঠামো, ভাল অনমনীয়তা এবং স্থায়িত্ব। সমস্ত কাঠামো এবং কাস্টিং ডিজাইন বিপরীত সীমাবদ্ধ উপাদান বিশ্লেষণ গ্রহণ করে। হংকজিয়ার অনন্য নকশা পদ্ধতিটি নিশ্চিত করে যে সমস্ত মেশিন সরঞ্জামগুলিতে আরও বৈজ্ঞানিক এবং যুক্তিসঙ্গত কাঠামোগত অনমনীয়তা রয়েছে।
হনকা এনসি -115/1000 মেশিন সরঞ্জামের মোট ওজন 6600 কেজি এবং এটি উচ্চমানের কাস্ট লোহা দিয়ে তৈরি, যা মেশিন সরঞ্জামটির সামগ্রিক স্থায়িত্ব, অনমনীয়তা এবং যন্ত্রের ক্ষমতা নিশ্চিত করে।
স্পিন্ডল
এনসি -115/1000 একটি চক-টাইপ স্পিন্ডল দিয়ে সজ্জিত, এবং নাকের মডেল আনসিয়া 2-11 একটি 18.0 ’(380 মিমি) থ্রি-চোয়ালের পাওয়ার চক দিয়ে স্ট্যান্ডার্ড হিসাবে নরম চোয়ালের একটি সেট সহ সজ্জিত।
মেশিন স্পিন্ডল মোটর শক্তি: 22 কিলোওয়াট (অবিচ্ছিন্ন), 27.5 কিলোওয়াট (15 মিনিট অবিচ্ছিন্ন)।
এনসি -115/1000 মেশিন স্পিন্ডলটি একটি আলফা মোটর ড্রাইভের সাথে 1000 আরপিএম গতি এবং 625 আরপিএমের প্রাথমিক গতিতে 285nm (15 মিনিট) রেটেড টর্ক সহ সজ্জিত।
এনসি -115/1000 স্পিন্ডলটি বেল্ট-চালিত।
স্পিন্ডলে পাঁচটি বিয়ারিং রয়েছে - একটি রোলার বিয়ারিং এবং চারটি কৌণিক যোগাযোগ বিয়ারিং। স্পিন্ডলের সামগ্রিক অনমনীয়তা বাড়ানোর জন্য স্পিন্ডলের সামনের এবং পিছনে এক জোড়া কৌণিক যোগাযোগ বিয়ারিংস মাউন্ট করা হয়। স্পিন্ডেলের রানআউটের যথার্থতা বাড়ানোর জন্য 2 টি কৌণিক যোগাযোগের বিয়ারিংগুলি স্পিন্ডেলের সামনের প্রান্তে মাউন্ট করা হয়, রোলার বিয়ারিংস থেকে 15 মিমি দূরে। স্পিন্ডলের সামনের অংশে ভারবহন বোর 170 মিমি।
রোলার বিয়ারিংস এবং কৌণিক যোগাযোগের বিয়ারিংয়ের সংমিশ্রণটি সিস্টেমটিকে দুর্দান্ত তাপীয় স্থায়িত্ব দেয় এবং রেডিয়াল এবং অক্ষীয় অনমনীয়তা বৃদ্ধি করে। স্পিন্ডেলের সামনের প্রান্তটি স্পিন্ডেলের অভ্যন্তরে প্রভাবিত করতে বাহ্যিক পরিবেশকে রোধ করতে ল্যাবরেথ সিল করা হয়।

এনসি -115/1000 সিরিজের স্পিন্ডলটি অনমনীয় ট্যাপিং, 1-ডিগ্রি ইনডেক্সিং এবং স্পিন্ডল পজিশনিংয়ের জন্য একটি নন-যোগাযোগ চৌম্বকীয় এনকোডার দিয়ে সজ্জিত।
কুল্যান্ট সার্কিট সিস্টেমের সাথে অতি-পাতলা হাইড্রোলিক ক্ল্যাম্পিং প্রক্রিয়াটি তিন-চোয়ালের পাওয়ার চক বা কোলেট অ্যাডাপ্টারের সাথে ক্ল্যাম্প ওয়ার্কপিসগুলিতে সংযুক্ত হতে পারে। স্লিমলাইন রোটারি সিলিন্ডার ব্যবহারের কারণে মেশিনটির একটি ছোট পদচিহ্ন রয়েছে।
চক বা কোলেটে বর্তমান শক্তি পর্যবেক্ষণ করার জন্য একটি জলবাহী রোটারি সিলিন্ডার চাপ গেজ মেশিনের সামনের বাম দিকে স্থির করা হয়।
রোটারি সিলিন্ডারের জলবাহী চাপ 74psi (5 কেজি/সেমি 2) থেকে 592psi (40 কেজি) পর্যন্ত সামঞ্জস্যযোগ্য। স্পিন্ডল ক্ল্যাম্পিং চাপ সহজেই বাম-হাতের পরিষেবা দরজার মাধ্যমে সামঞ্জস্য করা যায়। একটি সুরক্ষা ইন্টারলক সুইচ অ্যাক্সেস দরজার উপর মাউন্ট করা হয়।
স্পিন্ডল ক্ল্যাম্পিং চাপ 500 কেজি থেকে 4000 কেজি পর্যন্ত সামঞ্জস্য করা যেতে পারে। স্পিন্ডল টাই বারের সর্বাধিক স্পিন্ডল ভ্রমণ 15 মিমি। এনসি -115/1500 স্পিন্ডল টাই বারের একটি থ্রুপুট ক্ষমতা 120 মিমি রয়েছে।
সার্ভো বুড়ি
এনসি -115/1000 একটি স্ট্যান্ডার্ড 12-পজিশন দ্বি-দিকনির্দেশক সার্ভো বুড়ি দিয়ে সজ্জিত। এটি 25*25 মিমি বাম এবং ডান হাতের বর্গক্ষেত্রের শ্যাঙ্ক সরঞ্জাম এবং 50 মিমি রাউন্ড শ্যাঙ্ক সরঞ্জাম, 12 স্টেশন দিয়ে লাগানো যেতে পারে।
বুড়িটি ব্রাশলেস সার্ভো মোটর দ্বারা চালিত হয় এবং সঠিকভাবে এবং নির্ভরযোগ্যভাবে একটি থ্রি-পিস এন্ড গিয়ার ডিস্ক দ্বারা লক করা হয়। বুড়িটির সংলগ্ন সরঞ্জাম পরিবর্তনের সময়টি কেবল 0.18 সেকেন্ড।
বুড়িটির সবচেয়ে দূরের সরঞ্জাম অবস্থানটি 1.0 সেকেন্ডের মধ্যে সূচকযুক্ত। বুড়ি পুনরাবৃত্তিযোগ্যতা 2.5 আর্ক সেকেন্ড।

গাইডওয়ে এবং স্ক্রু
এনসি -115/1000 বিছানায় এক্স-অক্ষ এবং জেড-অক্ষের উপর দুটি জাপানি #55/ #55 প্রিসিশন লিনিয়ার বল গাইড রেলগুলি ব্যবহার করা হয়েছে, যার প্রতিটি রেলের জন্য দুটি স্লাইড রয়েছে, যার খুব ভাল অনড়তা রয়েছে এবং প্রতিরোধের পরিধান রয়েছে।
প্রচলিত স্লাইডিং গাইডের সাথে তুলনা করা, একটি লিনিয়ার রোলিং গাইডের কম ঘর্ষণমূলক প্রতিরোধ ক্ষমতা রয়েছে, কোনও তাপ উত্পাদন এবং কম তাপীয় প্রসারণ নেই। তদতিরিক্ত, রোলিং গাইডওয়েতে উচ্চ অবস্থানের নির্ভুলতা, দ্রুত ফিডের গতি, খাটো অ-কাটা সময়, চক্রের সময় হ্রাস, কম পরিধান এবং টিয়ার, দীর্ঘ মেশিনের জীবন এবং দীর্ঘতর মেশিনিং স্থিতিশীলতা রয়েছে।
এক্স- এবং জেড-অক্ষগুলির জন্য 20 মি/মিনিট পর্যন্ত দ্রুত ট্র্যাভার্স গতি উপলব্ধ।
এনসি -115/1000 সিরিজের ল্যাথগুলি এক্স-অক্ষের ইয়িন্টাই সি -3 গ্রেডের যথার্থ ব্যালস্ক্রু এবং জেড-অক্ষের সি -3 গ্রেডের যথার্থ ব্যালস্ক্রুগুলিতে সজ্জিত, যা তাপীয় প্রসারকে হ্রাস করে এবং অনমনীয়তা, স্থিতিশীলতা এবং নির্ভুলতা উন্নত করে।
এক্স-অক্ষ বলস্ক্রুয়ের ব্যাস 40 মিমি এবং একটি দাঁত স্পেসিং 5 মিমি। জেড-অক্ষ বলস্ক্রুয়ের ব্যাস 50 মিমি এবং 10 মিমি দাঁত ব্যবধান রয়েছে। এক্স-অক্ষ এবং জেড-অক্ষের সর্বাধিক থ্রাস্ট 1080n.m।
তৈলাক্তকরণ সিস্টেম

এনসি -115/1000 একটি স্বয়ংক্রিয় কেন্দ্রীভূত লুব্রিকেশন সিস্টেমকে স্ট্যান্ডার্ড হিসাবে সজ্জিত করে, যা মেশিনের সমস্ত চলমান অংশগুলির সহজ তেল তৈলাক্তকরণের অনুমতি দেয় এবং ডাউনটাইম হ্রাস করে। তেল তৈলাক্তকরণের ব্যবহার মেশিনের সমস্ত চলমান অংশগুলির নির্ভরযোগ্য লুব্রিকেশন নিশ্চিত করে, তৈলাক্তকরণ ব্যয় হ্রাস করে এবং পরিবেশ বান্ধব।
কুলিং সিস্টেম
এনসি -115/1000 ঘন শীট ধাতু এবং শীতল জলের ট্যাঙ্কগুলির সাথে ডিজাইন করা হয়েছে, যা কাজের পরিবেশকে পরিষ্কার রাখার জন্য চিপস এবং শীতল জলের সম্পূর্ণ পুনর্ব্যবহার করার অনুমতি দেয়।
মেশিনের শীট ধাতু মেশিনের সমস্ত প্রধান চলমান অংশগুলিকে সুরক্ষা দেয়।
মেশিনটি একটি বৃহত গ্লাস দেখার উইন্ডো সহ একটি অভ্যন্তরীণ স্লাইডিং দরজার সাথে লাগানো হয়েছে। মূল দরজা হ'ল সুরক্ষা ইন্টারলকড। জল- বা তেল-ভিত্তিক কুল্যান্ট ব্যবহার করা যেতে পারে।
হেডস্টক প্রান্তে কুল্যান্ট অগ্রভাগ এবং ওভার ট্যুরেট কুলিং স্ট্যান্ডার্ড। কুল্যান্ট ফ্লো রেট 12 লিটার/মিনিট। কুল্যান্ট ট্যাঙ্কের ক্ষমতা 125 লিটার, কুল্যান্ট চাপ 18 বার।
স্ট্যান্ডার্ড হিসাবে চিপ পরিবাহক
অপসারণযোগ্য চিপ পরিবাহকটি বড়-কোণ চাকার সাথে লাগানো হয় এবং পরিষ্কার করার জন্য সহজেই টানতে পারে।

নিয়ন্ত্রণ ব্যবস্থা
এনসি -115/1000 এর সমস্ত মডেল একটি চিপ কনভেয়র প্রিসেট ইন্টারফেস দিয়ে সজ্জিত। আরএস -232-সি ইন্টারফেসটি স্ট্যান্ডার্ড।
এনসি -115/1000 মেশিনের অপারেটিং প্যানেলটি ভাল-সাজানো বোতাম এবং সহজেই বোঝা যায় এমন লেবেলিং সহ পরিচালনা করা সহজ। কীপ্যাডটি পলিয়েস্টার ফিল্ম দিয়ে তৈরি এবং এটি অত্যন্ত নির্ভরযোগ্য এবং ক্ষতির প্রতিরোধী।
বৈদ্যুতিক প্রয়োজনীয়তা
মেশিনের মাত্রা: এল 3980 মিমি, ডাব্লু 2150 মিমি, এইচ 1920 মিমি (স্ট্যান্ডার্ড হিসাবে চিপ পরিবাহক সহ)। আনুমানিক মেশিন স্থানান্তর ওজন: 8000 কেজি।
এনসি -115/1000 মেশিন, যখন ফ্যানুক 0 আই-টিএফ/পালস নিয়ন্ত্রণ সিস্টেমের সাথে সজ্জিত হয়, তখন একটি সম্পূর্ণ লোড 80 এমপি (এফএলএ), (30 কেভিএ) 220 ভোল্ট, 3 ফেজ, 50Hz সরবরাহ করা হবে। অন্যান্য সমস্ত ভোল্টেজের জন্য একটি অতিরিক্ত ট্রান্সফর্মার প্রয়োজন।

অন্য

অনমনীয় ট্যাপিং এনসি -115/1000 এর একটি স্ট্যান্ডার্ড বৈশিষ্ট্য এবং স্পিন্ডল এবং জেড-অক্ষের সুনির্দিষ্ট সিঙ্ক্রোনাইজড চলাচলের জন্য অনুমতি দেয়, নির্ভুলতা এবং আলতো চাপের গতি নিশ্চিত করে। ট্যাপিংয়ের জন্য একটি ভাসমান ট্যাপিং সরঞ্জাম ধারক প্রয়োজন।
এক্স-অক্ষ এবং জেড-অক্ষগুলি Fanauc/1.8kW সার্ভোমোটর দিয়ে সজ্জিত, যা সরাসরি স্ক্রুগুলির সাথে মিলিত হয় (অনমনীয় কাপলিংস) অবস্থানে কোনও ব্যাকল্যাশ ক্ষতি ছাড়াই। জয়েন্টগুলিতে নমনীয় কাপলিংগুলি সমান্তরাল বা কৌণিক ওরিয়েন্টেশনের কারণে সমাবেশ ত্রুটিগুলি দূর করে।
এনসি -115/1000 একটি উজ্জ্বল এলইডি-আলোকিত কাজের আলো দিয়ে সজ্জিত, যা মেশিনের কার্যকারিতা সম্পর্কে অপারেটরের দৃষ্টিভঙ্গিকে সহজতর করে। এনসি -115 // 1000 মেশিনের অপারেটিং স্থিতি দেখানোর জন্য একটি তিন বর্ণের স্থিতি সূচক দিয়ে সজ্জিত।
মেশিনের সামনের দিকে মাউন্ট করা চাপ গেজগুলি হাইড্রোলিক সিস্টেমের মূল চাপ, স্পিন্ডল ক্ল্যাম্পিং চাপ এবং al চ্ছিক হাইড্রোলিক টেলস্টককে সহজে অ্যাক্সেস সরবরাহ করে। জলবাহী ক্ল্যাম্পিং ইউনিট এবং al চ্ছিক হাইড্রোলিক টেলস্টকটির চাপ সামঞ্জস্য করতে একটি অপসারণযোগ্য পাশের দরজা দিয়ে মেশিনের অভ্যন্তরে অ্যাক্সেস অর্জন করা যেতে পারে।
মেশিন / সিএনসি সিস্টেমের জন্য ডকুমেন্টেশনের একটি সম্পূর্ণ সেট।
হানকা প্রযুক্তিবিদদের দ্বারা প্রোগ্রামার এবং অপারেটরদের জন্য বিনামূল্যে 2.0 দিনের কমিশনিং প্রশিক্ষণ। এনসি -115/1000 মেশিনটি স্প্যানার এবং সরঞ্জাম সহ একটি টুলবক্স সরবরাহ করা হয়
